用电阻箱式电桥测定电阻的实验原理

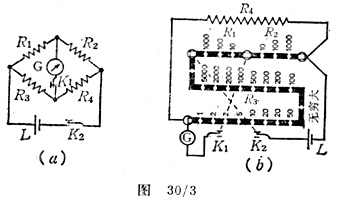

　　这种电桥由三个基本臂组装而成，其中两个是比例臂，另一个是电阻箱，通常叫比较臂。图30／3给出了装置图和线路图。

　　R₁和R₂的排列方式要使当10Ω、100Ω和1000Ω的电阻上的插销被调动时，有1／100，1／10，1，10和100的比率（R₁／R₂）。

　　旋塞开关K₁和K₂按虚线所示连接。

　　比较臂上通常有1－5000Ω的电阻，还有一个断路的空隙（电阻＝无穷大）。
