研究交流电的频率和阻抗之间关系的实验原理

　　（i）纯电阻和纯电感串联；

　　（ii）纯电阻和纯电容串联；

　　（iii）纯电感和纯电容串联。

　　在本实验中，假定这三种成分都是“纯”的，但这只是理想情况：7000Ω电阻可以用导线无感地绕制，其电容也很小；所用到的电感与7000Ω相比，电阻甚低，其电容也可忽略不计；同样地，电容器的电阻和电感也可忽略。

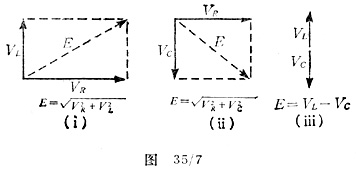

　　在图35／7所示的矢量图中，均假定线路的成份是“纯”的，因此，相应元件上的电压矢量是彼此还交的。
