研究稳压二极管的伏安特性

　　（1）研究正向特性时，按图（二）3．52－1接线，图中R作分压器连接，R′作限流电阻，这样有利于细微的调节。注意，调节输入电压应从零值开始，在电流变化大的区域，电压间隔应取得小些。

　　（2）研究反向特性时，按图（二）3．52－2接线，电源电压取10伏左右。

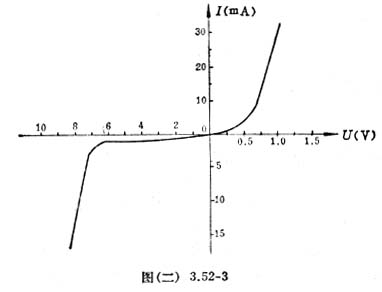

　　（3）作伏安特性曲线时，可使正、反向坐标轴的单位比例不同。其曲线示例如图（二）3．52－3。反向时出现击穿现象，但是在反向击穿的平稳区内，电压值在相当范围内几乎保持不变，即在这个区域内电流的变化不影响电压值。但超出这个区域击穿电压微小增加，即可使电流激烈增加。只要电流不超过额定值，二极管不会损坏，利用 这一特性而使负载两端的电压维持稳定。
