锗点接触普通二极管特性的研究

　　仪器

　　2AP型晶体二极管一只；J1201型低压电源；J2354－3型阻值1750Ω滑动变阻器一个；J235－2型阻值200Ω滑动变阻器一个；插塞开关；多量程电压表，或者0－3V和0～100V电压表各一只；多量程电流表，或者0－5mA和0－50mA电流表各一只。

　　实验步骤

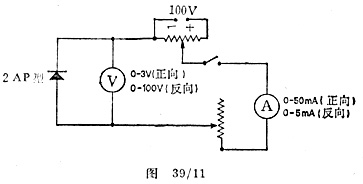

　　（i）正方向：按图39／11连接电路，使二极管处于正向，把电压调到较低的值，与电流表串联的变阻器调到最大值。接通电路，并记下二极管两端的电压和通过它的电流。逐次增加电压（改变变阻器阻值，使电压每次增加0．1V），电流也会随之增加，记下新的电压和电流值，连续测取数据直到电流达到50mA左右为止。

　　（ii）反方向：把二极管反接，并且，（a）把3V的电压表换成100V的电压表；（b）把50mA的电流表换成5mA的电流表。重复上述步骤（注意电压每次的增加值改为SV），以获得一系列反向电压和电流值。

　　数据记录与处理

　　将观测值列表，描出正向电流（作为纵坐标）对电压的图象，在同一坐标系中，在第三象限描出反向电流相对于电压的图象，并且先要把反向坐标轴的刻度改得适合于观察值。解释所得结果。
