电源

　　如果所需电源只有几毫安就可以使用高压干电池；如果需要连续变化的电压，就可以如图40／10所示，把一只分压器接在干电池两端，这个分压器可以是一只不小于100kΩ。3－5W的电位器。

　　使用交流电源时要特别仔细，要确保断开开关后，设备和交流电源没有连接的可能。

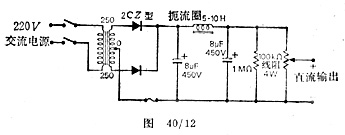

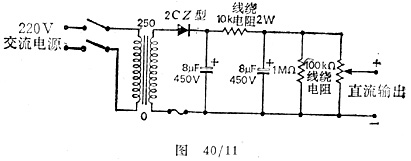

　　制作几毫安，0－250V的交流半波整流器，可以采用2CZ52E型硅整流二极管；变压器的次级线圈可以没有中心抽头，也可以使用250－0－250V变压器的一半；元件和电路如图40／11所示，两只电容和它们之间的10kΩ线绕电阻构成π型滤波器；加在输出端的1MΩ电阻为旁漏电阻，当切断电源时，电容将通过它放电。图40／12为一全波整流电路。两只与半波整流相同型号的2CZ52E整流管；扼流圈的电感量为5－10H；具有250－0－250V的输入变压器空载时的输出约为335V，当有20kΩ的负载时，这个电压下降到250V左右。

　　电压为3－5kV，输出电流为几微安的电源可以制作，但由于电压很高，应当采取各种保护措施。如设法使设备安全地封闭，电路中应安装一只指示电源通断的指示灯。下面提供的电路是令人满意的。

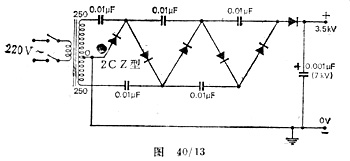

　　在图40／13所示电路中，元件被安排在一块100mm×200mm的胶木板上，胶木板使元件与地绝缘。采用2CZ52E整流管；电容器的直流工作电压为3< /SPAN>－5kV，这可以确保它不被击穿。还应注意，0．01μF的储能电容需承受全部的电压，应当采用耐压7kV的“电视电容”。
