研究共发射极P-N-P点接触型三极管的集电极电流-基极电流的特性曲线和电流放大倍数
作者:未知来源:《高中物理学生实验》时间:2006-5-2 15:55:57阅读:
字号:小|大
仪器
一只9V电池;J1201型低压电源一台;两只可变电阻:一只25kΩ,另一只100kΩ;一只200Ω滑线变阻器;微安表(0-100μA);毫安表(0-5mA,或0-10mA);单 刀单掷开关;3AX81三极管。
原理
当晶体管集电极上的电压为某个适当的恒定负值时,基极电流的一个很小的变化将在集电极电路产生一个大的电流变化。设这些变化分别记为δIb和δIC,那么,电流放大倍数α′(有时记为β)被定义为α′=δIC和δI
实验步骤

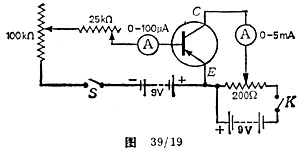

按图39-19安装电路,把两只可变电阻串联,供对基极电流粗调和细调,使基极回路中具有最大值电阻。移动滑线变阻器,使集电极电压为-1.5V,闭合S后调节可变电阻器,使得基极电流为10μA,并记录集电极回路中毫安表的读数,这就是IC。保持集电极电压为-1.5V,调节可变电阻器使基极电流以10μA的间隔逐次增加到100μA,并记下每次对应的集电极电流。
把集电极电压调到-3.0V,-4.5V,等等,再重复上述观测,但要注意不能超出三极管的额定功率。
数据记录与处理
将观测数据填入下表:
集电极电压(V) | |||||
-1.5V |
-3.0V |
-4.5V | |||
基极电流Ib(μA) |
集电极电流IC(mA) |
Ib(μA) |
IC(mA) |
Ib (μA) |
IC(mA) |
10 |
|
|
|
|
|
20 |
|
|
|
|
|
等等 |
|
|
|
|
|
对每一个Vc值作出Ic-Ib图象,它应当如图39/20所示,由这些曲线对于各种Ic值在求出C估作出α′-Ic图象,并进行讨论。
