设计水位自动控制电路

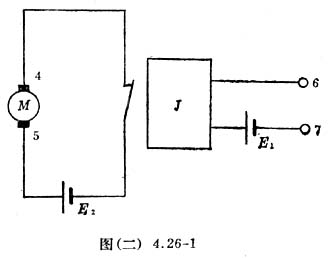

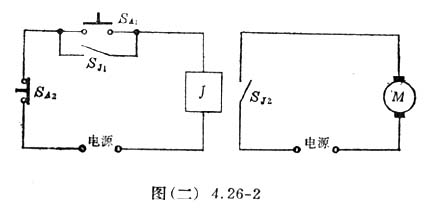

　　要用继电器来控制水泵工作，带动水泵工作的电动机必须接在继电器的常闭触点所控制的与电源串联的执行电路中，如图（二）4．26－1所示。当水箱里没有水的时候，继电器处于释放状态，常闭触点正好把电路接通，使马达工作，于是水被抽往水箱之中。问题是如何控制水位呢？如果把高低液位探针1、2，接到继电器输入信号的6、7端，一旦水位上升到高液位时，6、7端即被水导通，继电器工作，衔铁吸合，原来的执行电路中的常闭触点也就脱离接触，马达停转；这是我们希望的程序。但在水泵停止工作以后，水位下降，一旦水位与高液位探针脱离接触，因继电器的6、7端之间断开，继电器释放衔铁，常闭触点又接通，马达又开始工作，如此频繁通断，这不符合我们的控制要求。仔细分析上述过程，在液面上升阶段，6、7端断开时，我们需要继电器释放衔铁，常闭触点接通，但在液面下降阶段，6、7端断开时，就 不希望继电器释放衔铁了，如何来维持继电器的工作状态呢？设想有另一个开关，接在6、7两端之间，当水位下降使6、7端断开时，这个开关就接通，那么问题就解决了。这个开关可以从继电器的另一把刀所控制的触点对中来选取（这种能够维持继电器原来吸合状态的电路，电工学中叫自保电路）。例如用手动按钮来控制马达运转时，常用这种电路，如图（二）4．26－2所示。当S_A1按触时，继电器工作，S_J2接通，马达工作；同时S₁也接通，使继电器能处于稳定的吸合状态。

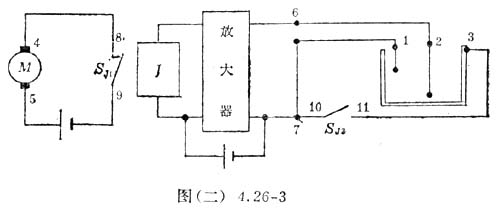

　　为实现水塔中高低液位控制，正需要这种设计思路。实验电路如图（二）4．26－3所示。电路中探针1、2端分别与7、6端相连，同时，在7端和3端（水箱金属外壳）之间串入继电器的一对常开触点（图中的10、11）。下面就把液面下降的过程作一简单分析。

　　当水位下降以前，继电器已经吸合，常闭开关（常闭触点）S_J1断开，水泵停止工作，常开开关（常开触点）S_J2接通，7端与3端相通。当水位下降到高波位探针以下时，1、2端之间断开，但2、3端之间通过水导通，2端与6端相连，3端通过S_J2与7端相通，因此6、7端仍然相通，继电器的控制回路仍有一定的工作电流维持继电器的吸合状态。水泵仍不工作，直至水位下降到2端以下时，2、3之间不再导通，6、7之间也就失去通路，因此继电器释放，S_J1重又接通，水泵又开始工作。如此往复，水位即可控制在高、低液位之间。
