界面效应
作者:未知来源:《高中物理学生实验》时间:2006-5-2 15:55:55阅读:
字号:小|大

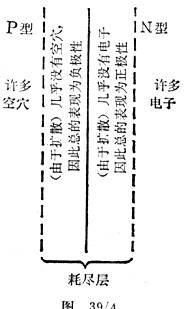

如果将一块P型半导体和一块N型半导体连接,在界面处由于热扰动引起离子扩散,温度越高,这种现象越明显。因此,电子将扩散到P型材料中,而空穴将扩散到N型材料中。在每种情况,当离子通过界面后都会遇到相反符号的离子,直至形成电中性原子。所以在界面附近将会缺少离子,这个区域被称为“耗尽层”(阻挡层)。在耗尽层 内部将形成一个偶极层,在P型材料中形成负极,在N型材料中形成正极(图39/4),这对于少数载流子通过界面的运动是有利的。所以有一个反向漏电流通过界面。
