分光镜（J2551－1型）

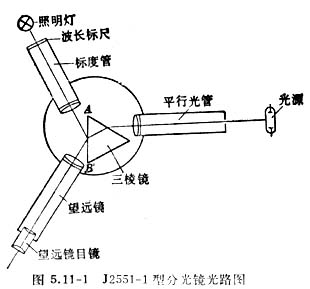

　　J2551－1型分光镜的光路如图5．11－1所示。光源发出的光经平行光管成为平行光，投射到三梭镜上。通过三棱镜的折射进入望远镜中，在望远镜的焦平面上聚焦成狭缝的 像，通过目镜可观察到此像。如果光源是单色光，只有一个狭缝像。如果光源由几种波长组成，因三棱镜对不同波长的光的折射率不同，从三棱镜出射时，不同波长的光偏折的角度不一样，通过目镜可看到几个按一定规律排列的不同颜色的狭缝像。通常把狭缝像称为光谱线。

　　标度管中的波长标尺被照亮后，光线通过标度管物镜成平行光出射，经三棱镜AB面的反射也进入望远镜中，并在望远镜物镜焦平面上聚焦成像。这样，在望远镜中能同时看到光谱线（狭缝像）及波长标尺，谱线的波长可根据波长标尺刻度直接读出。

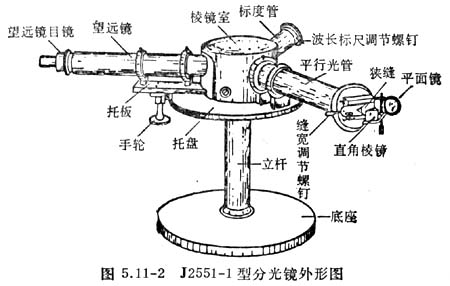

　　分光镜的外形如图5．11－2所示，它由平行光管、望远镜、标度管、三棱镜、托盘、支架等主要部件组成。

　　平行光管由物镜及狭缝组成。狭缝的缝长用燕尾形光栏调节，缝宽用微调螺钉调节。狭缝前有一块活动的平面反射镜及直角棱镜，用来采集比较光束，照明狭缝的下半部。

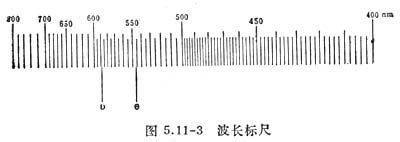

　　标度管由物镜及波长标尺组成。波长标尺是非等分刻度尺，在波长为589．3纳米的位置上标出D线（若使用精密的分光仪，可观察到钠双线，波长分别为589．0纳米和589．6纳米），在波长为543．1纳米的位置上标出e线，如图5．11－3所示。

　　标度管前端两侧各有一只微调螺钉，用来调整波长标尺的位置。

　　望远镜由物镜和目镜组成，目镜有两只，可互换使用。高倍目镜放大倍数大，视场小，低倍目镜放大倍数小，视场较大。

　　三棱镜安装在棱镜室中的棱镜台上。棱镜台、平行光管、标度管都固定在托盘上。望远镜固定在托板上，旋转手轮时通过齿轮齿条传动装置，带动望远镜筒绕固定轴转动，使所需观察或测量的谱线位于视场中心。
