第五节 电压表和电流表

典型例题

关于电压表的改装

　　例1 有一个灵敏电流计G，内阻 =10Ω，满偏电流 =3mA．把它改装成量程为3V的电压表，要串联一个多大的电阻 ？

解：

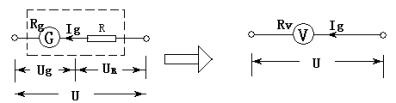

　　电压表V由表头G和分压电阻 组成，如图所示，虚线框中部分就是电压表的结构．量程为3V的意思就是当电压表两端加上 =3V的电压时，表头两端的电压达到满偏电压 ，通过表头的电流达到满偏电流 ，表头的指针此时指向最大刻度处，而最大刻度处则直接标上3V．

　　表头G的满偏电压 = =0.03V，分压电阻 分担的电压应该为 = - =3V—　　0.03V=2.97V．

　　根据欧姆定律可以求出分压电阻：

　　电压表V的内阻 等于 和串联的分压电阻 的总和，即 = + =1000Ω

关于电流表的改装

　　例2 有一个灵敏电流计G，内阻 =25Ω，满偏电流 =3mA．把它改装成量程为0.6A的电流表，要并联一个多大的电阻 ？

解：

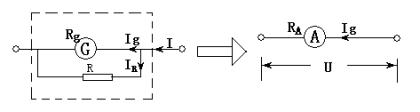

　　电流表A由表头G和分流电阻 组成，如图所示，虚线框中部分就是电流表的结构．量程为0.6A的意思就是当通过电流表的电流 =0.6A时，通过表头的达到满偏电流 ，表头两端的电压达到满偏电压 ，表头的指针此时指向最大刻度处，而最大刻度处则直接标上0.6A．

　　通过分流电阻 的电流应该为 = - =0.6A—0.003A=0.597A．

　　根据欧姆定律可以求出分流电阻：

　　电流表A的内阻 等于 和并联的分流电阻 的等效电阻，即
