第二节 电压表

教学设计方案

教学单元分析

　　本节教学重点是电压表的使用，电压表的使用包括电压表的读数和电压表的连接.在电压表连接时，首先要选择量程，其次是把电压表并联在被测电路中，让电流从正接线柱流入，从负接线柱流出.

　　本节的难点是根据电压表不同的量程去读数.应当通过反复练习让学生掌握.

教学过程分析

　　1．通过比较电流表和电压表，加深对电压表的印象，培养学生的观察能力.在前面学完电流表使用的基础上，学习电压表有类似之处.因此在教学时，首先提出测电压的必要，其次指出测电压的仪表叫电压表.在介绍了电压表之后，要把电压表与学过的电流表进行比较.可以让学生进行观察比较，方法是每两个学生位一组，课桌上摆放一块电流表和一块电压表，看一看表头的标记有什么区别？表盘的标度有什么区别？表盘的接线柱标记有什么区别？

　　2．介绍与量程对应的表头读数.在使用电压表测电压前，要先估计被测电压值，再确定量程.确定量程后，介绍读数方法.

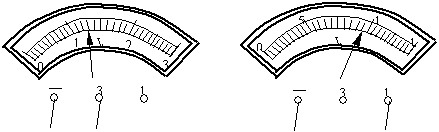

　　照上图做表头试教板，移动指针练习读数.

　　3．教师示范连接电压表，侧小灯泡两端电压.

　　在连接教材图6-8电路用电压表测灯泡两端电压过程中，向学生介绍电压表的使用规则（教材中的三条）.

　　4．教师可以组织学生练习连接电压表测小灯泡两端电压.在实验室每两个学生为一组进行练习.

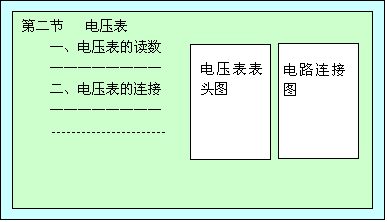

板书设计：
