设计温度传感器

　　温度报讯和温度控制在我们的日常生活和生产、科研中具有广泛的应用，例如，火警报讯器、恒温烘箱、电冰箱等。在这些应用装置中，常常是由电信号被“加工”以后去控制执行机构工作的。但在“加工”之前，首先必须把由被控系统给出的温度信号转换为相应的电信号。温度传感器就是执行这一任务的器件。

　　下面，请你根据不同的要求，设计一些不同类型的简单的温度传感器或控制电路。

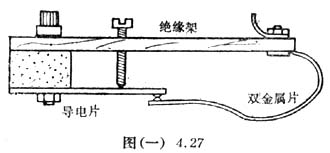

　　1．用如图（一）4．27所示的双金属片做传感器，设计一个模拟控制电路，电路中有两只灯，一只绿灯，一只红灯。当温度在限值以下时，绿灯亮，超过限值绿灯就熄灭，红灯点亮。

　　供你选择做模拟实验的器材有：6伏电源，5欧姆电炉丝，“6．3V，0．3A”小电珠2只，“2．5V，0．3A”小电珠2只，开关，双金属片传感器等。

　　2．设计一个半导体热敏电阻温度计，测温范围0－100℃。
