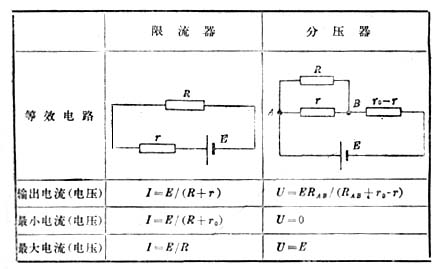

这里用表格将限流器和分压器的电路特点作一比较。表格中R为负载电阻,r0为滑动变阻器的最大电阻,r为滑动变阻器连入电路的限流电阻或分压电阻。

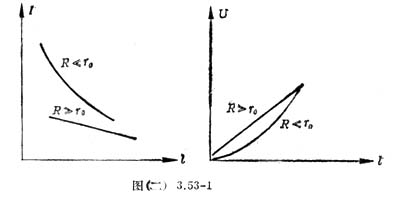

不同负载时,限流器连接电路的I-l图象和分压器电路U-l图象如图(二)3.53-1所示。

从以上分析和实验图象可以看出:
(1)使用分压器有较大的输出电压调节范围0-E,采用限流器的输出电压调节范围是:R/(r0+R)·(E-E),r0越小调节范围越小。
(2)当负载电阻较大时,采用分压器的输出线性较好。

(3)在既要求较大的电压调节范围,又要示易于实现精细的微调的情况下,可以同时采用两种电路,如图(二)3.53-2协同调节R1和R2,可以取得较好的效果。
选自:《高中物理课外实验》
|
