组装光敏三极管控制电路实验原理

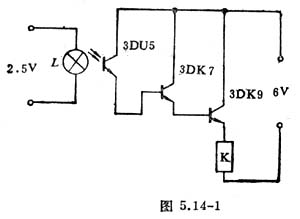

　　实验电路如图5．14－1所示。光敏三极管3DU5的暗电阻（无光照射时的电阻）大于1兆欧，光电阻（有光照射时的电阻）约为2千欧。开关管3DK7和3DK9共同作为光敏三极管3DU5的负载。当3DU5上有光照射时，它被导通，从而在开关管3DK7的基极上产生信号，使3DK7处于工作状态；3DK7则给3DK9基极上加一信号使3DK9进入工作状态，并输出约25毫安的电流，使继电器K通电工作，即它的常闭触点断开，常开触点导通。当光敏管3DU5上无光照射时，电路被断开，3DK7、3DK9均不工作，也无电流输出，继电器不 动作，即常闭触点导通，常开触点断开。因此通过有无光照射到光敏管3DU5上即可控制继电器的工作状态，从而控制与继电器连接的工作电路。
