凸透镜补偿法测定凹透镜的焦距

【目的和要求】

　　学会利用透镜成像公式测定凹透镜焦距的方法，进一步掌握确定应像位置的方法。

【仪器和器材】

　　光具座（J2507型），学生电源（J1202型或J1202－1型），平面镜。

【实验方法】

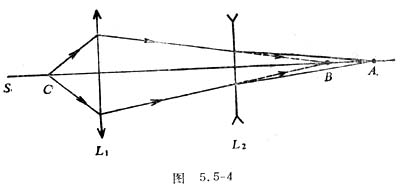

　　1．在图5．5－4中，将光源S“1”字屏（位于图中C处）、凸透镜L₁（f₁＝50毫米）、光屏依次排在光具座上，调整它们的位置，使它们同轴等高。“1”字屏与凸透镜L₁之间的距离大于f₁。

　　2．使光源照亮“1”字屏，移动光屏，使屏上得到清晰的“1”字像，记下这时光屏的位置B。

　　3．在光屏M与凸透镜L₁之间加上待测焦距的凹透镜L₂，使L₁与光具座上的其他器件同轴等高。移动光屏，使屏上再次出现清晰的“1”字像。记下这时光屏的位置A。

　　4．对于L₂，A是凹透镜L₂对虚物体B所成的实像。由光路可逆原理，在A处放一物体时。L₂对它所成的虚像即在B处。测出B和A到L₂的距离u和v，由透镜公式可得：

f＝uv／u－v

代入数据即可求出凹透镜的焦距。

　　5．改变“1”字屏到L₁的距离，重复以上步骤，求出各次所得焦距的平均值。
