研究直线电流的磁场实验原理

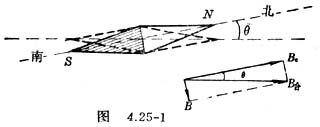

　　可绕竖直轴转动的磁针静止时北极的指向是沿北极所在点的地磁场的水平分量B_e的方向。若有沿由南至北的水平直线电流在磁针轴的正上（或下）方，或者有竖直方向的直线电流流经磁外侧，则磁针北极将偏转一个角度θ，指向直线电流在磁针所在处的磁感应强度矢量B与地磁场在该处的水平分矢量B_e的合矢量B_合的方向，如图4．25－1。且满足tgθ＝B／B_e。故B＝B_etgθ，因此通过测定偏角θ的变化可以确定B的变化情况，从而能够研究B随I和r变化的规律。
