用示波器观察两个交流电的相［位］关系实验原理

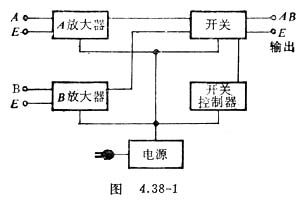

　　电子开关主要由以下几部分组成：（1）A放大器和B放大器；（2）开关和开关控制器；（3）电源。如图4．38－1所示。

　　A、B放大器可将输入的两个信号分别作适当的放大，然后由开关和开关控制器（门电路和方波发生器等）使两放大器交替进行工作。当A放大器输出信号时，B放大器停止输出信号；B放大器输出时，A放大器停止。于是A、B信号被轮流加在示波器Y输入端，屏上交替显示出两个信号波形。由于转换速度很快，人眼有视觉暂留作用，在荧光屏上就能同时观察到两个波形。因此，电子开关成为示波器的主要辅助设备。
