练习使用电火花描迹仪

【目的和要求】

　　了解电火花描迹仪的结构和性能，掌握操作描迹仪的方法，利用电火花描迹仪定性判断做直线运动的物体（小车）的运动性质。

【仪器和器材】

　　电火花描迹仪及配套描迹电源。

【实验方法】

　　1．把描迹电源的脉冲开关扳向下方。用高压插接线和电磁铁电源输出线把描迹电源和描迹仪连接起来：高压脉冲的红色输出端与描迹仪上标有“＋”的插孔相连，蓝色输出端与标有“0”的插孔相连；电磁铁电源输出线插入描迹仪上的电磁铁电源输入插座。然后把描迹电源的电源插头插入220伏交流电源的插座上。此时电源指示灯亮，电磁铁回路导通，高压脉冲无输出。

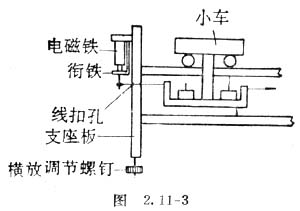

　　2．把小车上的线扣穿过左边支座板上的“线扣孔”后套在电磁铁衔铁的挂钉上，其局部侧视图如图2．11－3。调节横放调节螺钉，使导轨大致水平（目测）。把拉线系在小车右端小孔中的挂钩上，然后穿过右边支座板中的拉线孔、跨过定滑轮，系在槽码托上。在槽码托上放上20－30克的槽码，作为重物拉紧拉线。把墨粉纸（尺寸为50毫米×800毫米）卷在与高压输出端（负端）相连的导电管上，在墨粉纸上面再卷一层白纸（尺寸为70毫米×800毫米），用夹子夹好（要卷平直，夹上夹子后，要能 在导电管上转动）。调节放电针的高度，使针尖与纸面相距0．5－1毫米。将脉冲开关扳向上方，此时电磁铁回路断开小车在重物的作用下开始运动。与此同时，有高压脉冲输出，于是在白纸上留下了一系列点迹。在小车到达减振弹簧（在图2．11－2右边的支座板的内侧，没有画出）后，立即把脉冲开关往下扳，停止火花放电（注意，在有脉冲输出时，实验者绝对不要接触仪器的导电部分，否则高压电击会引起不愉快的感觉）。在白纸上火花放电部位做上标记。

　　3．用双手握白纸带旋转，使无点迹部分处于放电针下。撤去重物和拉线。把描迹仪右边的支座板用木块垫高，使导轨向左倾斜。旋转弹簧枪杆至导轨正下方，压缩弹簧后将枪杆尾部的线扣挂在电磁铁所吸附的衔铁的挂钉上。使小车尾部紧靠弹簧枪杆前端。将脉冲开关扳向上方，此时电磁铁断电，衔铁及挂钉反时针旋转，线扣顺挂钉脱出弹簧枪内被压缩的弹簧释放，枪杆推动小车运动。与此同时有高压脉冲输出，火花放电在白纸上留下小车运动的点迹。在小车刚要触及减振弹簧时（或尚未触及减振弹簧就要开始返回时），立即把脉冲开关往下扳，停止火花放电。止动小车，取下纸带。分析纸带上的点进分布，定性判断小车在两次实验中的运动性质的差别。

【注意事项】

　　1．一定要注意安全操作（这里所用的描迹电源脉冲放电电流平均值不大于2毫安，对人没有生命危硷，但触及后会不舒服），在有高压输出过程中不要触及导轨、导电管和小车。实验前要首先检查脉冲开关是否处于下方，只有在脉冲开关处于下方的情况下，才能开始接线和操作。

　　2．放电针与纸面的距离不可过大，否则点迹不明显；也不可过小，否则可能引起放电针划破纸带，点迹也会太粗，引起定量测定出现较大误差。

　　3．在进行电火花描迹实验时，若小车上的放电针虽在记录纸上放电，但在取下白纸后又看不到点迹，应检查记录纸所在的导电管是否与高压脉冲输出的负端相接。
