游标卡尺

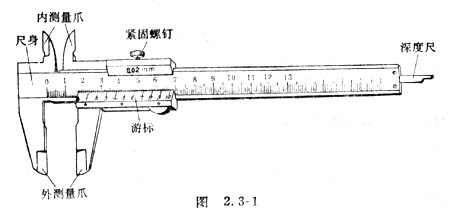

　　游标卡尺是工业上常用的测量长度的仪器，它由尺身及能在尺身上滑动的游标组成，如图2．3－1所示。若从背面看，游标是一个整体。游标与尺身之间有一弹簧片（图中未能画出），利用弹簧片的弹力使游标与尺身靠紧。游标上部有一紧固螺钉，可将游标固定在尺身上的任意位置。尺身和游标都有量爪，利用内测量爪可以测量槽的宽度和管的内径，利用外测量爪可以测量零件的厚度和管的外径。深度尺与游标尺连在一起，可以测槽和筒的深度。

　　尺身和游标尺上面都有刻度。以准确到0．1毫米的游标卡尺为例，尺身上的最小分度是1毫米，游标尺上有10个小的等分刻度，总长9毫米，每一分度为0．9毫米，比主尺上的最小分度相差0．1毫米。量爪并拢时尺身和游标的零刻度线对齐，它们的第一条刻度线相差0．1毫米，第二条刻度线相差0．2毫米，……，第10条刻度线相差1毫米，即游标的第10条刻度线恰好与主尺的9毫米刻度线对齐，如图2．3－2。
